1. 渲染系统演进

Linux图形驱动架构经历了从简单到复杂的演进过程，从早期的直接内存操作发展到现代的硬件加速渲染。让我们深入了解这个技术演进过程。

1.1 基于FrameBuffer的应用本地渲染/直接渲染模式

在Linux图形系统的早期，使用的是framebuffer（帧缓冲）驱动，或者叫FBDEV。

1.1.1 FrameBuffer架构图

请添加图片描述
请添加图片描述

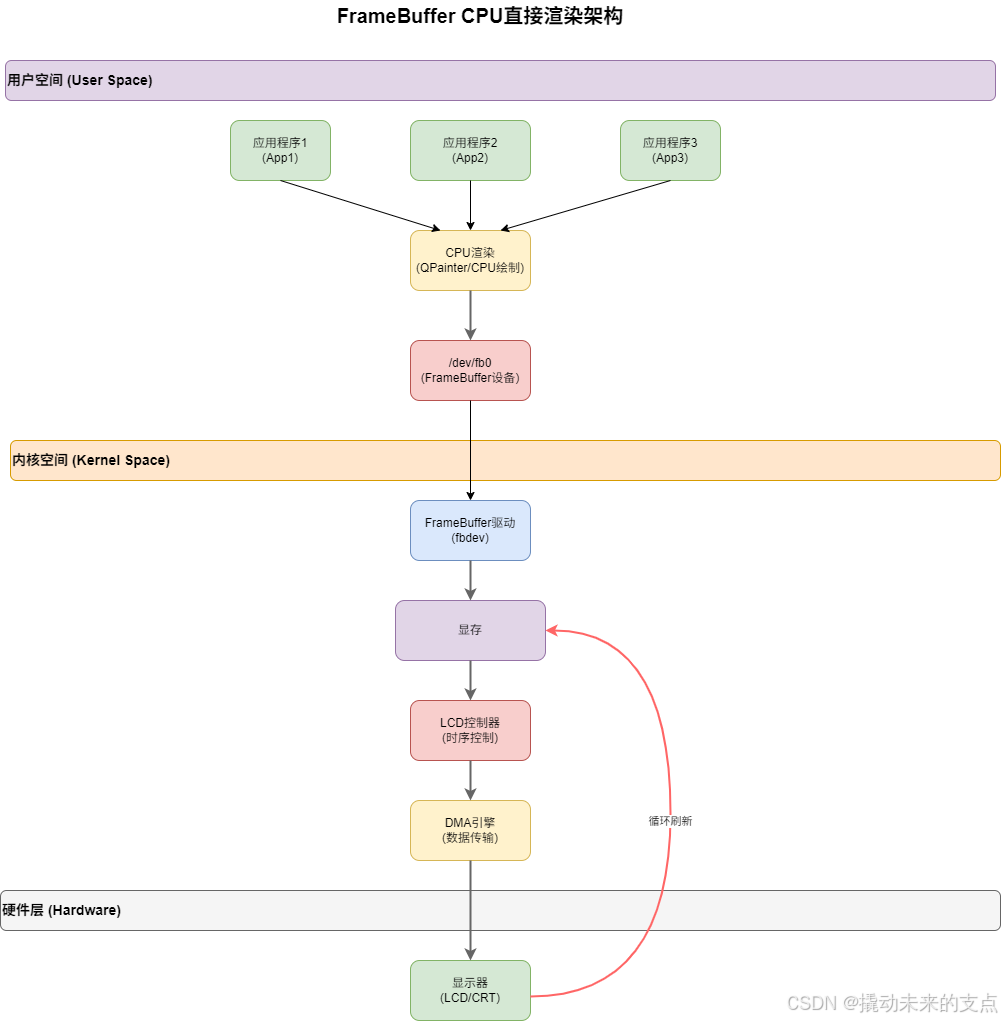

图：FrameBuffer CPU直接渲染架构 - 展示了从应用程序到显示器的完整数据流

1.1.2 framebuffer的特点

  • 简单直接：应用程序直接操作显存。
  • 无硬件加速：所有渲染都由CPU完成。
  • 固定分辨率：启动时确定，运行时难以改变。
  • 无窗口系统：只有一张画布，只能全屏绘制。

1.1.3 示例代码

// framebuffer示例代码
int fb_fd = open("/dev/fb0", O_RDWR);
struct fb_var_screeninfo vinfo;
ioctl(fb_fd, FBIOGET_VSCREENINFO, &vinfo);

// 直接写入像素数据
char *fbp = mmap(0, screensize, PROT_READ | PROT_WRITE, MAP_SHARED, fb_fd, 0);
memset(fbp, 0, screensize); // 清屏

1.1.4 framebuffer的底层刷新机制

程序向framebuffer绘制图形数据后，通过以下简单流程显示到屏幕：

刷新流程：

  1. 应用程序 → 直接写入framebuffer显存。
  2. 显示器 → 以固定频率（如60Hz）扫描读取framebuffer数据。
  3. 硬件 → 将像素数据转换为显示信号。

1.1.5 framebuffer的优缺点

优点：

  1. 实现简单：架构简单，直接内存操作无需复杂API，代码量少且调试容易。

  2. 适用于嵌入式设备：资源消耗低，内存占用小，硬件要求低，适合资源受限环境。

缺点：

  1. 性能低下：CPU像素级操作效率低，无法利用GPU并行计算能力。

  2. 功能单一：不支持3D渲染和硬件加速，缺乏现代图形特效。

  3. 资源竞争：独占式访问模式，无法实现多窗口同时显示。

  4. 扩展性差：固定硬件接口，难以适配新显卡和现代硬件特性。

1.2 基于窗口系统的渲染模式

随着图形需求的增长，Linux引入了窗口系统，支持多任务和多窗口管理。

1.2.1 为什么需要窗口系统

现代操作系统需要同时运行多个应用程序，每个应用都需要独立的显示区域。窗口系统需要协调各个应用程序的图形资源使用，避免冲突和资源竞争。同时用户需要能够同时看到多个应用程序的窗口，实现多任务并行操作。

窗口系统负责管理多个应用程序的图形显示，包括窗口的创建、移动、缩放和关闭等基本操作，处理用户输入事件并管理焦点，合理分配屏幕空间和图形资源，最终将多个窗口内容合成为统一的显示画面。

总的来说，窗口系统利用了模块化思想，将之前的全局画布分图层分区域，各个图层和区域分别独立绘制，在最终合成阶段将各个图层和区域的绘制的画面进行合成，最终将合成结果画面输出到下一层图形处理单元中，直至渲染到显示器。

1.2.2 X Window窗口图形系统

X Window系统是Linux图形环境的核心，它采用客户端-服务器架构，实现了网络透明的图形显示系统。

1.2.2.1 X Window架构图

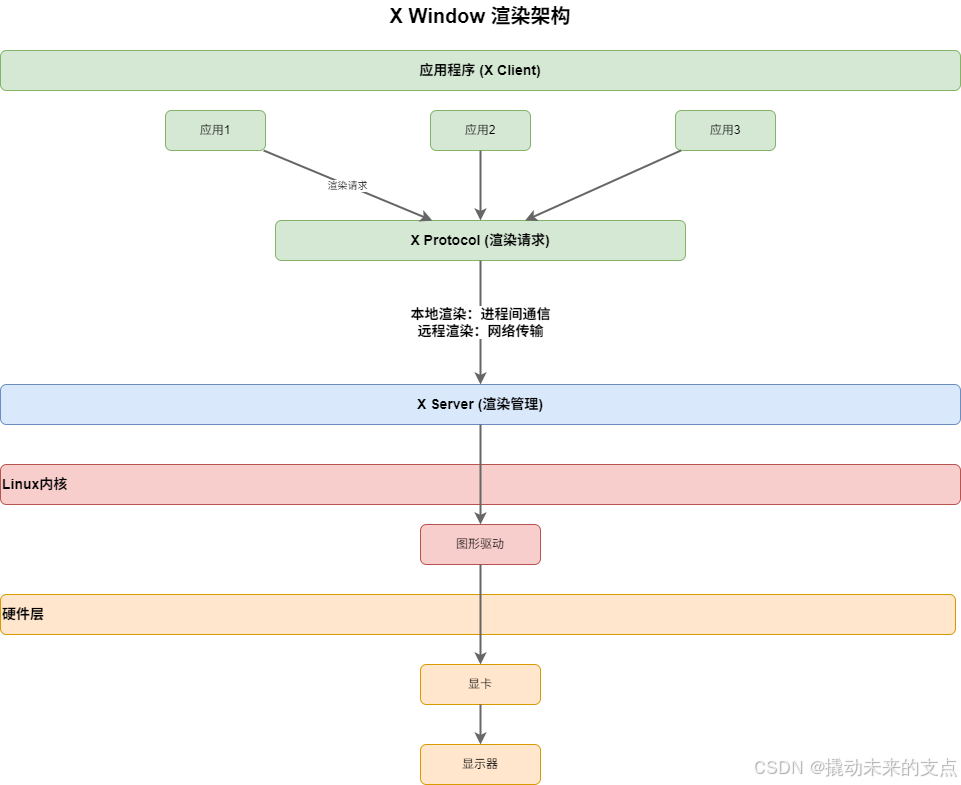

X Window图形架构 图：X Window图形架构 - 展示了从客户端到硬件的完整分层设计

可以看到，在基于X Window的图形架构下，应用程序不直接调用系统的渲染API去绘制图形，而是基于X Protocol协议，将绘制请求发送给 X Server 这个图形渲染服务。有了中间层渲染服务X Server的存在，实际的渲染工作从前端的应用程序中分离了，我们叫做“后端渲染”。

如果渲染服务在另外一台计算机上，设置本地计算机连接远程渲染服务的话，就可以实现远程桌面的效果。

1.2.2.2 X Window优缺点

X Window系统的核心优势在于其历经时间考验的网络透明性与模块化架构。该系统通过独特的客户端-服务器模型，使远程图形应用能够无缝显示于本地，同时其组件分离设计支持了多样化的桌面环境选择，形成了成熟的生态系统。

然而，这一经典架构也成为其现代发展的瓶颈。X协议存在固有的安全漏洞，性能开销较大，且缺乏原生合成支持，导致难以实现现代化的视觉特效和高效渲染，最终被新一代显示协议所取代。

1.2.3 Wayland

Wayland是现代Linux图形系统的新一代协议，采用客户端-合成器架构，实现了更简洁高效的图形显示方案。

1.2.3.1 Wayland架构图

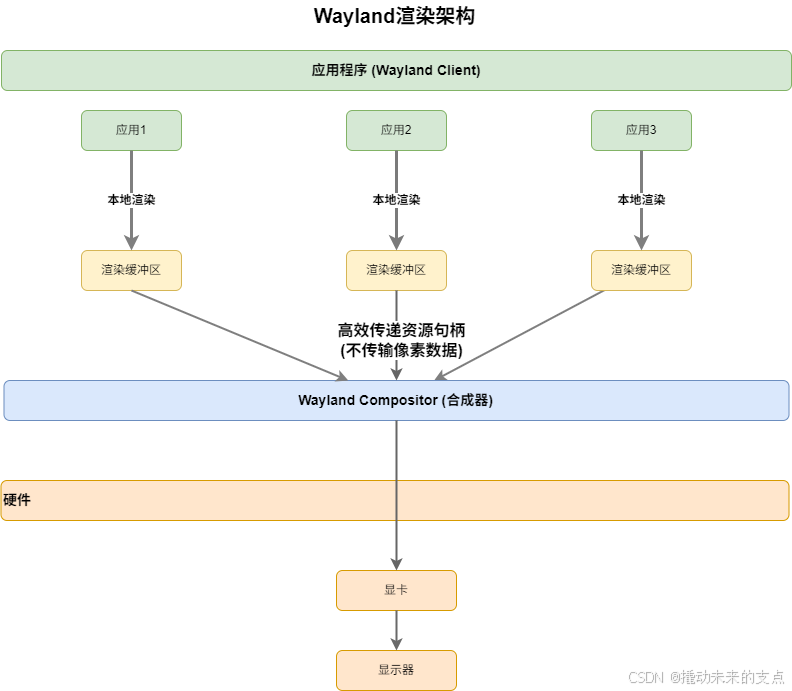

Wayland图形架构 图：Wayland渲染架构 - 展示了从客户端到硬件的直接通信流程

可以看到相对于X Window，Wayland采用应用本地渲染+轻量协议+合成器合成的方式，避免了X11中指令序列化、解析、往返确认（Round-trip）等不必要的开销，极大地提高了渲染效率。同时，Wayland协议本身不允许应用程序直接读取其他应用的输入或像素数据。合成器是唯一能够直接与输入设备和显示硬件通信的组件，它负责将各个应用的输出安全地合成为最终画面。这从根本上解决了X11固有的安全漏洞问题，并减少了不必要的通信开销。现在越来越多的Linux桌面环境支持wayland渲染架构。

1.3 GPU硬件加速时代

随着GPU计算能力的提升和图形API的成熟，Linux图形系统进入了GPU硬件加速时代。这一阶段的特点是充分利用GPU的并行计算能力，实现高效的图形渲染和计算。

GPU图形渲染架构

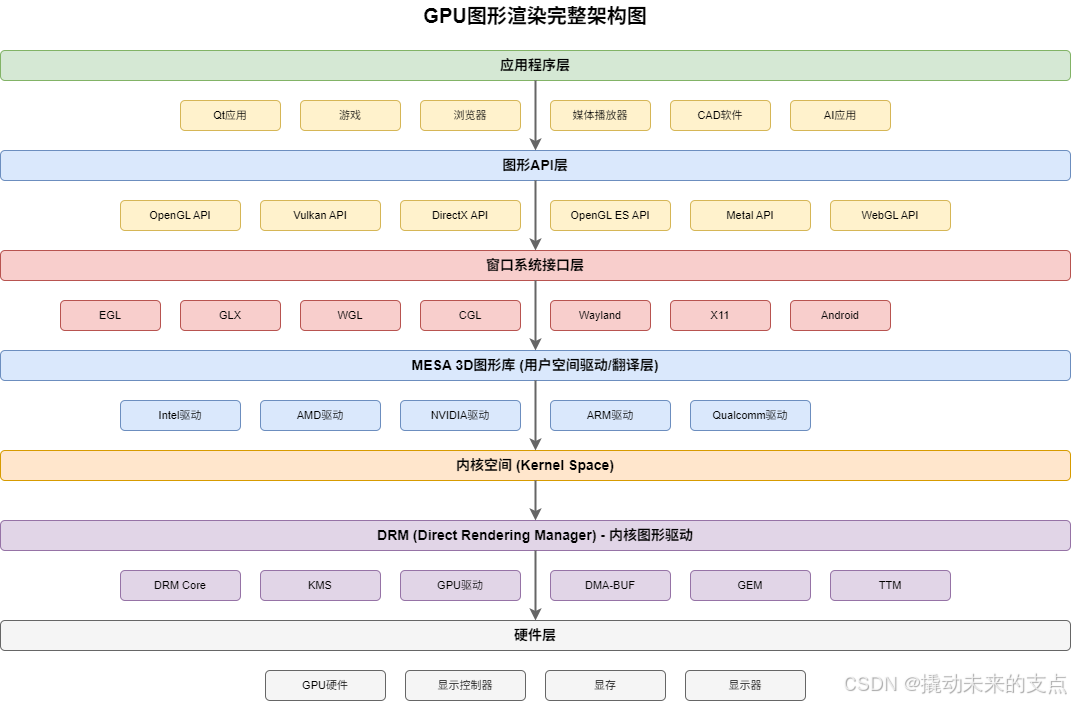

GPU图形渲染架构

现代Linux桌面环境下，GPU图形渲染框架已取代FrameBuffer。它主要包含图形渲染API和GPU驱动层两个部分。

1.3.1 GPU图形渲染API

GPU渲染图形API是一套接口标准，每个厂家可以根据自己的硬件有不同的实现。随着GPU硬件的发展，多种图形API应运而生，为开发者提供了不同层次的GPU访问接口。

公开跨平台标准接口：

  • OpenGL：是最成熟和广泛使用的GPU渲染API，提供了高级的图形编程接口。它跨平台兼容性好，支持多种GPU硬件，适合3D图形、游戏和可视化应用开发。OpenGL通过状态机模式管理渲染状态，开发者可以方便地设置变换矩阵、材质属性和渲染参数。

  • Vulkan：作为新一代图形API，提供了更接近硬件的低级控制接口。相比OpenGL，Vulkan性能更高，支持多线程渲染和更精细的资源管理，但开发复杂度也相应增加。Vulkan内置了窗口系统接口，无需EGL等中间层即可实现多窗口渲染。

  • WebGL：则让GPU渲染能力扩展到Web浏览器中。

平台特定API：

  • DirectX是Windows平台的专用GPU API，在Linux上可通过Wine或虚拟机使用。
  • Metal是苹果公司Apple平台的现代图形API，

1.3.2 图形API开源实现MESA3D

前面我们说OpenGL，Vulkan只有一套公开的标准，具体的实现可以有多种。

MESA 3D是Linux下最重要的开源图形库实现，为OpenGL、OpenGL ES、Vulkan等图形API提供了跨平台的软件实现。MESA作为用户空间的驱动翻译层，将高级图形API调用转换为硬件特定的命令，支持Intel、AMD、NVIDIA等多种GPU硬件，是Linux图形系统的核心组件。

1.3.3 GPU驱动层

随着GPU硬件的发展，其配套的软件框架也逐渐完善，Linux内核提供了DRM（Direct Rendering Manager）和KMS（Kernel Mode Setting）框架来统一管理GPU资源。

1.3.3.1 DRM/KMS框架

DRM（Direct Rendering Manager）是Linux内核的图形驱动框架，为GPU硬件提供了统一的资源管理接口。DRM支持多进程安全地共享GPU资源，实现了GPU命令队列管理和内存管理，是现代Linux图形系统的基础设施。

KMS（Kernel Mode Setting）是内核模式设置子系统，负责管理显示输出和显示模式切换。KMS支持多显示器配置，提供硬件加速的显示切换功能，能够在不重启X Server的情况下动态调整分辨率和刷新率，大大提升了用户体验。

对于DRM/KMS框架，我们先不做过多了解，它就像是FrameBuffer的GPU版+升级版一样，完成的任务就是为上层应用使用和调度GPU资源提供一套完整的驱动框架。

1.3.3 GPU加速下渲染模式的演进

1.3.3.1 加速应用本地渲染

对于原先使用CPU进行图形渲染的应用程序，改用GPU硬件加速的图形API进行图形绘制，能够极大地提高了图形渲染速度，减轻CPU负担。

1.3.3.2 OpenGL渲染基础概念

渲染上下文的概念

​渲染上下文（Rendering Context）​​ 是OpenGL的状态机环境，包含了所有渲染相关的状态设置，如绑定的纹理、着色器程序、混合参数等。每个上下文维护自己独立的状态集合，确保不同渲染任务之间的状态隔离。

表面的概念

​表面（Surface）​​ 是OpenGL渲染的目标区域抽象，代表GPU的绘制画布。表面可以关联到窗口的客户区、离屏缓冲区或纹理等不同的渲染目标。与完整的"窗口"概念不同，表面专注于定义纯粹的图形绘制区域，不包含窗口装饰等用户界面元素。

当前表面机制

OpenGL采用"当前表面"设计模式——所有渲染命令都作用于当前绑定的表面。在任意时刻，只有一个表面处于活跃状态，接收GPU的渲染输出。

多表面渲染

OpenGL一个上下文中同一时刻只能绑定一个表面作为渲染目标。当应用需要渲染到多个表面时，有以下几种策略：

  • 多上下文并行渲染​：创建多个共享资源的渲染上下文，每个上下文绑定到不同的表面，可以在不同线程中并行渲染。
  • FBO离屏渲染​：使用帧缓冲对象(FBO)渲染到纹理等离屏表面，最后将结果合成到主表面。
  • 序列化表面切换​：通过eglMakeCurrent等API切换当前绑定的表面（性能较差，不推荐用于实时渲染）。

现代OpenGL应用通常采用多上下文或FBO方案来实现高效的多目标渲染。

对接原生窗口系统

OpenGL等渲染API本身并不管理窗口或表面。表面需要其他辅助库来创建。另外，为了实现渲染结果在窗口中的显示，还需要一层“粘合剂”将API与特定的窗口系统连接起来。这层接口负责创建表面​（与窗口关联的绘制区域）和渲染上下文​（OpenGL的状态机），并将它们绑定在一起。

根据不同的平台，这层接口由不同的库提供：

  • ​Linux，嵌入式，移动端（Wayland/Android等）：EGL​
  • X Window系统：GLX​
  • Windows平台：WGL​
  • macOS：CGL​

应用程序通过调用这些接口（例如 eglCreateWindowSurface, eglMakeCurrent）创建表面和上下文后，标准的OpenGL渲染命令（如 glDrawArrays）才能正确地绘制到目标窗口上。这套机制天然支持一个应用渲染到多个窗口或表面。

​Vulkan​ 作为现代API，其设计将窗口系统集成（WSI）作为核心规范的一部分，而非依赖独立的中间层。因此，Vulkan开发者可以直接使用统一的WSI扩展（如 VK_KHR_surface, VK_KHR_swapchain）来管理窗口表面，无需针对不同平台学习GLX、EGL、WGL等多套接口，但其底层原理依然是实现窗口系统集成。

1.3.4 加速后端渲染

我们知道X Window框架下，渲染是发生在X Server服务端的，也就是后端渲染。GPU同样可以对后端渲染加速，后端使用GPU图形API进行图形渲染，可以极大提高后端渲染速度，优化图形界面交互体验。

2. Linux图形渲染框架在Qt中的适配

2.1 QWidget vs QOpenGLWidget

QWidget：

  • CPU软件渲染
  • 兼容性好，所有平台都支持
  • 适合传统桌面应用
QWidget *widget = new QWidget();
widget->show();

QOpenGLWidget：

  • GPU硬件加速渲染
  • 需要OpenGL驱动支持
  • 适合3D图形和游戏
class MyGLWidget : public QOpenGLWidget {
    void paintGL() override {
        glClear(GL_COLOR_BUFFER_BIT);
        // 绘制OpenGL内容
    }
};

一般我们使用QWidget实现传统窗口控件的绘制，用QOpenGLWidget实现三维视景渲染、视频播放器渲染、实时数据可视化渲染等。

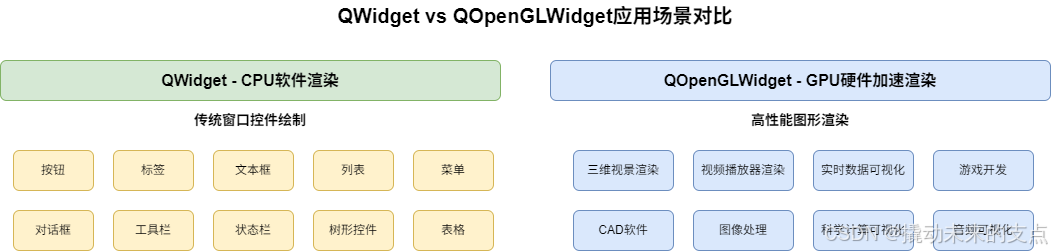

QWidget vs QOpenGLWidget应用场景对比
QWidget vs QOpenGLWidget应用场景对比

2.2 QT_QPA_PLATFORM平台选择

QT_QPA_PLATFORM是Qt的环境变量，用来指定使用哪个平台插件：

  • Qt通过平台插件与底层图形系统交互
  • 不同平台插件适配不同的图形环境
  • 如果不设置，Qt会自动检测系统环境

X Window环境：

export QT_QPA_PLATFORM=xcb
./myapp

Wayland环境：

export QT_QPA_PLATFORM=wayland
./myapp

嵌入式/全屏应用：

export QT_QPA_PLATFORM=eglfs
./myapp

FrameBuffer环境：

export QT_QPA_PLATFORM=linuxfb
./myapp

2.3 平台插件说明

Qt的平台插件分为两大类：

​1. 基于窗口系统的插件 (如 xcb, wayland)​​

这类插件实现了Qt抽象层与X11或Wayland等原生窗口系统之间的接口桥接。

​2. 无窗口系统的插件 (如 eglfs, linuxfb)​​

Qt应用程序自己充当“窗口管理器”，直接控制整个显示区域。

  • ​eglfs​： 使用EGL和OpenGL ES进行GPU加速渲染。通常以全屏方式运行，性能最佳，适用于嵌入式设备。
  • ​linuxfb​： 使用Linux帧缓冲设备进行CPU软件渲染。兼容性最好，无需GPU驱动，但性能较低。Qt自己在其上实现窗口的堆叠和管理。

光说理论可能不够直观，在Ubuntu18.06.4中安装Qt5.12.8，进入到Qt安装目录下的plugins/platforms目录：

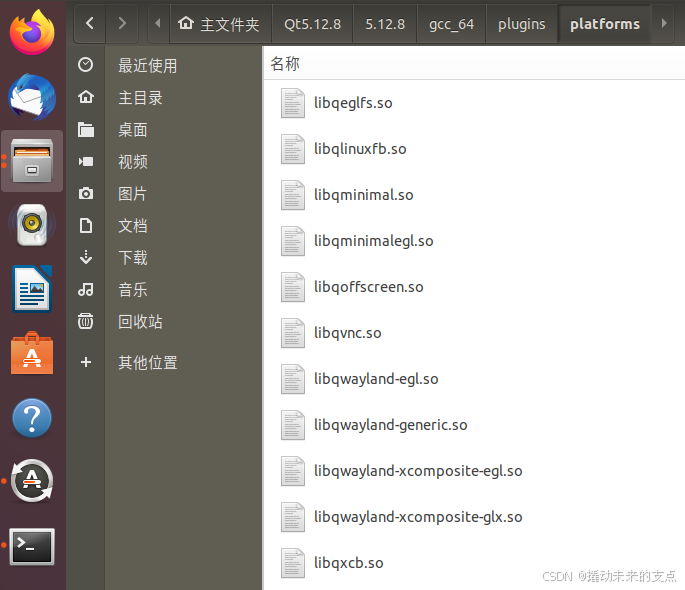

qt platforms目录
qt platforms目录

可以看到平台插件库文件夹下面包含以下四个库：

  • libqlinuxfb
  • libqxcb
  • libqwayland-*
  • libqeglfs

和上面四种QT_QPA_PLATFORM对应，这四个库实现了四种不同的平台相关的渲染方式。

3.总结

Linux图形系统的演进体现了从无窗口到有窗口、从CPU到GPU、从单任务到多任务的技术发展趋势，为不同应用场景提供了多种可选的解决方案。
